太陽能電池在使用過程中會存在著一些無法感知的瑕疵，只有借助專業儀器才能進行檢測。

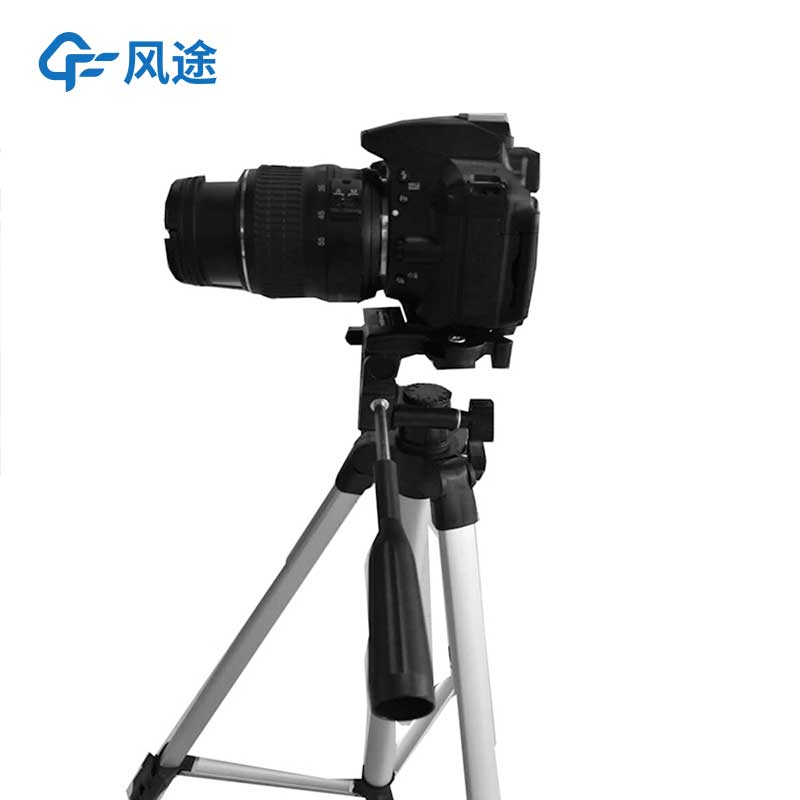

光伏電站測試設備即EL缺陷檢測器對太陽能電池模塊裂紋，碎片，焊點，斷閘以及不同轉換效率單電池異常情況進行測試。太陽能電池片分為單晶硅片與多晶硅片兩種，因其制作條件具有隨機性等特點，導致其制作時出現了一定的缺陷。EL探傷儀是利用紅外測試手段對電池組件實施EL成像模式的探傷儀，用于探測電池芯片組件內有無電池破裂，裂紋，黑芯片，斷閘嚴重，焊料破裂，焊破和焊壞等缺陷。再進入后續工序，由于電源發射光線和PN結內離子濃度顯著相關，可依據EL計算機的反射圖像來判斷硅片內有無異?，F(xiàn)象。由此確保太陽能電池組件品質。

局部缺陷檢測說明-

黑心片:EL照片上反射出的黑心膜的產生主要是由于該區未發射出1150紅外光而造成黑心片對紅外照片的反射所致。該黑色芯板由中心部位高電阻率產生。這與硅襯底上少量載流子濃度相關。

黑色電影：生產中因一再強調減少定向凝固時間晶體、潛熱釋放融化與溫度場溫度梯度失配、晶體生長速率增加、過度熱應力導致內部位錯硅片等。

短路黑片：?jiǎn)胃€焊接元件造成短路等；在元器件層壓之前，電池電池效率較低形成短路黑膜；邊緣亮澤的黑色薄膜叫非短路黑色薄膜。主要是因?yàn)閚型芯片誤用硅片，造成PN結、短路電池不能對外供電、輸出功率及IV測試曲線下降。造成對元件整體功率及填充系數的影響。

電池柵極：電池柵極的產生是因?yàn)樘柲茈姵亟z網印刷時參數設定不當，或者絲網印刷質量不過關。輕微柵極斷口對于元件而言并不十分重要，但是若柵極比較嚴重而影響單片電池電流時，將影響元件整體電氣性能。
